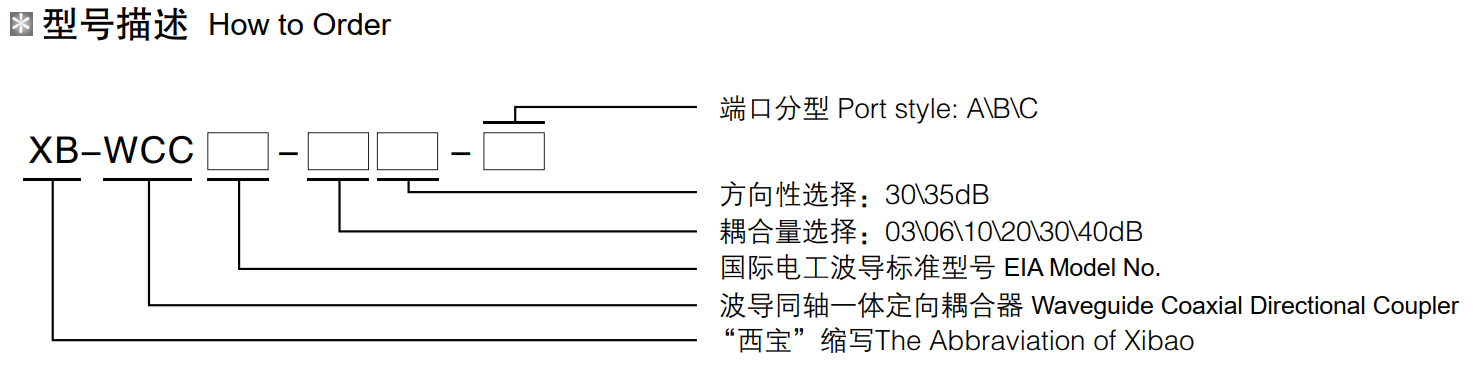

XB-WCC229-XX-X

定向耦合器是一种用途广泛的微波器件，如发射机中的监测装置和接收机的混频器，以及
自动增益控制，平衡放大器，调相器等测量仪器都需要应用到定向耦合器。在雷达天线测
量系统中，为了能方便监测T/R组件的发射和接收信号，都可以采用定向耦合器。
测试报告

波导同轴一体定向耦合器

Model 频率范围 Freq (GHz) 法兰 Flange 耦合量 Coupling (dB) 方向性 Directivity (dB) 驻波 VSWR Main 驻波 VSWR Second 接头 Connec- tor 长度 Length (mm)
XB-WCC229-□□-□ 3.22～4.90 FDP/FDM 3～40 30～35 ≤1.08 ≤1.30 N-Female 1050
XB-WCC187-□□-□ 3.94～5.99 FDP/FDM 3～40 30～35 ≤1.08 ≤1.30 N-Female 900
XB-WCC159-□□-□ 4.64～7.05 FDP/FDM 3～40 30～35 ≤1.08 ≤1.30 N-Female 780
XB-WCC137-□□-□ 5.38～8.17 FDP/FDM 3～40 30～35 ≤1.08 ≤1.30 N-Female 640
XB-WCC112-□□-□ 6.57～9.99 FBP/FBM/FBE 3～40 30～35 ≤1.08 ≤1.30 N-Female 520
XB-WCC90-□□-□ 8.20～12.40 FBP/FBM/FBE 3～40 30～35 ≤1.08 ≤1.30 N/SMA- Female 425
XB-WCC75-□□-□ 9.84～15.0 FBP/FBM/FBE 3～40 30～35 ≤1.08 ≤1.30 N/SMA- Female 370
XB-WCC62-□□-□ 11.9～18.0 FBP/FBM/FBE 3～40 30～35 ≤1.08 ≤1.30 SMA-Female 320
XB-WCC51-□□-□ 14.5～22.0 FBP/FBM/FBE 3～40 30～35 ≤1.08 ≤1.35 SMA-Female 280
XB-WCC42-□□-□ 18.0～26.5 FBP/FBM/FBE 3～40 30～35 ≤1.08 ≤1.4 SMA-Female 250
XB-WCC34-□□-□ 21.7～33.0 FBP/FBM/FBE 3～40 30～35 ≤1.08 ≤1.5 K2.9-Female 225
XB-WCC28-□□-□ 26.5～40.0 FBP/FBM/FBE 3～40 30～35 ≤1.08 ≤1.5 K2.9-Female 200
XB-WCC22-□□-□ 33.0～50.0 UG-383/U 3～40 30～35 ≤1.08 ≤1.5 OS2.4-female 170
※ 以上只是常规产品，其它品种的频率覆盖范围可从 1.45-110GHz，波导型号可从 WR510（BJ18）～ WR10（BJ900）
※ Other Products: F=1.45 ～ 110GHz, Waveguide WR510 (BJ18) ～ WR10 (BJ900)
