型号及指标 Model & Specifications
|
型号Model |
频率范围Frequency(GHz) |
法兰Flange |
驻波比 VSWR |
尺寸Length (mm) |
|

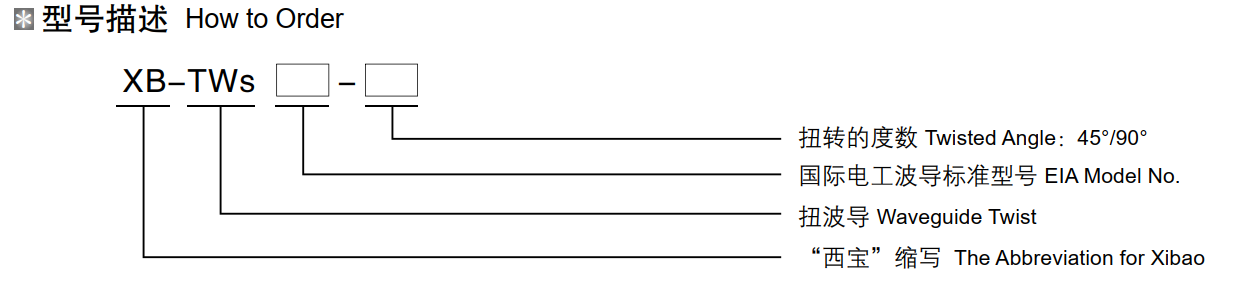

XB-TWs430- □ |
1.72 ～ 2.61 |
FDP/FDM |
≤ 1.1 |
>500 |
|
XB-TWs340- □ |
2.17 ～ 3.30 |
FDP/FDM |
≤ 1.1 |
>400 |
|
XB-TWs284- □ |
2.60 ～ 3.95 |
FDP/FDM |
≤ 1.1 |
>300 |
|
XB-TWs229- □ |
3.22 ～ 4.90 |
FDP/FDM |
≤ 1.1 |
>250 |
|
XB-TWs187- □ |
3.94 ～ 5.99 |
FDP/FDM |
≤ 1.1 |
>200 |
|
XB-TWs159- □ |
4.64 ～ 7.05 |
FDP/FDM |
≤ 1.1 |
>200 |
|
XB-TWs137- □ |
5.38 ～ 8.17 |
FDP/FDM |
≤ 1.1 |
>200 |
|
XB-TWs112- □ |
6.57 ～ 9.99 |
FBP/FBM/FBE |
≤ 1.1 |
>150 |
|
XB-TWs90- □ |
8.20 ～ 12.40 |
FBP/FBM/FBE |
≤ 1.1 |
>120 |
|
XB-TWs75- □ |
9.84 ～ 15.0 |
FBP/FBM/FBE |
≤ 1.1 |
>100 |
|
XB-TWs62- □ |
11.9 ～ 18.0 |
FBP/FBM/FBE |
≤ 1.1 |
>100 |
|
XB-TWs51- □ |
14.5 ～ 22.0 |
FBP/FBM/FBE |
≤ 1.1 |
>100 |
|
XB-TWs42- □ |
18.0 ～ 26.5 |
FBP/FBM/FBE |
≤ 1.1 |
>80 |
|
XB-TWs34- □ |
21.7 ～ 33.0 |
FBP/FBM/FBE |
≤ 1.1 |
>80 |
|
XB-TWs28- □ |
26.5 ～ 40.0 |
FBP/FBM/FBE |
≤ 1.1 |
>80 |
|
XB-TWs22- □ |
33.0 ～ 50.0 |
UG-383/U |
≤ 1.12 |
>60 |
|
XB-TWs19- □ |
39.2 ～ 59.6 |
UG-383/U-Mod |
≤ 1.12 |
>60 |
|
XB-TWs15- □ |
50.0 ～ 75.0 |
UG-385/U |
≤ 1.15 |
>40 |
|
XB-TWs12- □ |
60.5 ～ 91.9 |
UG-387/U |
≤ 1.15 |
>40 |
|
XB-TWs10- □ |
75.0 ～ 110 |
UG-387/U-Mod |
≤ 1.15 |
>40 |
※ 以上只是常规产品，其它品种的频率覆盖范围可从1.45-220GHz，波导型号可从WR510（BJ18）～WR5（BJ1800）
※ Other Products: F=1.45～220GHz, Waveguide WR510 (BJ18)～WR5 (BJ1800)
