型号及指标 Model & Specifications
|
型号 Model |
频率范围 Frequency(GHz) |
法兰 Flange |
驻波比 VSWR |
尺寸 A×B Dimension (mm) |
|

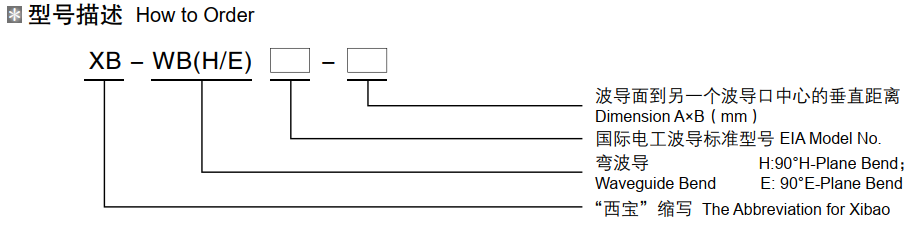

XB-WB(H/E)1150- □ |
0.64 ～ 0.96 |
FDP/FDM |
≤ 1.08 |
>350x350 |
|
XB-WB(H/E)975- □ |
0.76 ～ 1.15 |
FDP/FDM |
≤ 1.08 |
>350x350 |
|
XB-WB(H/E)770- □ |
0.96 ～ 1.46 |
FDP/FDM |
≤ 1.08 |
>300x300 |
|
XB-WB(H/E)650- □ |
1.14 ～ 1.73 |
FDP/FDM |
≤ 1.08 |
>250×250 |
|
XB-WB(H/E)510- □ |
1.45-2.20 |
FDP/FDM |
≤ 1.08 |
>250×250 |
|
XB-WB(H/E)430- □ |
1.72 ～ 2.61 |
FDP/FDM |
≤ 1.08 |
>200×200 |
|
XB-WB(H/E)340- □ |
2.17 ～ 3.30 |
FDP/FDM |
≤ 1.08 |
>200×200 |
|
XB-WB(H/E)284- □ |
2.60 ～ 3.95 |
FDP/FDM |
≤ 1.08 |
>150×150 |
|
XB-WB(H/E)229- □ |
3.22 ～ 4.90 |
FDP/FDM |
≤ 1.08 |
>80×80 |
|
XB-WB(H/E)187- □ |
3.94 ～ 5.99 |
FDP/FDM |
≤ 1.08 |
>70×70 |
|
XB-WB(H/E)159- □ |
4.64 ～ 7.05 |
FDP/FDM |
≤ 1.08 |
>60×60 |
|
XB-WB(H/E)137- □ |
5.38 ～ 8.17 |
FDP/FDM |
≤ 1.08 |
>60×60 |
|
XB-WB(H/E)112- □ |
6.57 ～ 9.99 |
FBP/FBM/FBE |
≤ 1.08 |
>50×50 |
|
XB-WB(H/E)90- □ |
8.20 ～ 12.40 |
FBP/FBM/FBE |
≤ 1.08 |
>50×50 |
|
XB-WB(H/E)75- □ |
9.84 ～ 15.0 |
FBP/FBM/FBE |
≤ 1.08 |
>50×50 |
|
XB-WB(H/E)62- □ |
11.9 ～ 18.0 |
FBP/FBM/FBE |
≤ 1.08 |
>38×38 |
|
XB-WB(H/E)51- □ |
14.5 ～ 22.0 |
FBP/FBM/FBE |
≤ 1.08 |
>38×38 |
|
XB-WB(H/E)42- □ |
18.0 ～ 26.5 |
FBP/FBM/FBE |
≤ 1.08 |
>38×38 |
|
XB-WB(H/E)34- □ |
21.7 ～ 33.0 |
FBP/FBM/FBE |
≤ 1.08 |
>38×38 |
|
XB-WB(H/E)28- □ |
26.5 ～ 40.0 |
FBP/FBM/FBE |
≤ 1.08 |
>38×38 |
|
XB-WB(H/E)22- □ |
33.0 ～ 50.0 |
UG-383/U |
≤ 1.08 |
>35×35 |
|
XB-WB(H/E)19- □ |
39.2 ～ 59.6 |
UG-383/U-Mod |
≤ 1.08 |
>30×30 |
|
XB-WB(H/E)15- □ |
50.0 ～ 75.0 |
UG-385/U |
≤ 1.08 |
>30×30 |
|
XB-WB(H/E)12- □ |
60.5 ～ 91.9 |
UG-387/U |
≤ 1.08 |
>30×30 |
|
XB-WB(H/E)10- □ |
75.0 ～ 110 |
UG-387/U-Mod |
≤ 1.08 |
>30×30 |
※ 以上只是常规产品，其它品种的频率覆盖范围可从1.45-220GHz，波导型号可从WR510（BJ18）～WR5（BJ1800）
※ Other Products: F=1.45～220GHz, Waveguide WR510 (BJ18)～WR5 (BJ1800)
